我们为何要进行数据仓库建模？

——低成本、轻量级数据仓库设计解决方案

我们为何要进行数据仓库建模？

抛开教科书式的定义来说，数据仓库(开源的 Hadoop 体系和阿里的 MaxCompute/ODPS 等)本质上也是数据库，只不过它主要用于：

1.从外部数据源引入和存储历史数据；

2.分析数据。

因此相比事务性数据，数据仓库对数据集成和数据分析能力要求较高，相对应的功能更丰富和更强大。比如对复杂的 JSON 文本处理和分析， 可以通过集成 Java / Python/Shell 等语言自定义函数来实现更加灵活的处理。

---

什么时候我们需要开始使用数据仓库？

• 需要分析的数据量较大（单批 GiB），此时事务性数据库分析性能堪忧，需要通过建立索引而且会分析查询会影响在线事务。而数仓一般采用列式存储，自带索引性能加成。
• 分析查询不想影响在线事务
• 需要记录历史数据
• 需要对来自不同数据库、数据源的数据进行整合、关联分析和交叉探查。比如将存储在 SLS 的用户日志和 MySQL 的用户信息进行关联分析，通过用户的行为日志建立用户画像。
• 批处理分析，需要定期批量查询分析数据并生成结果，比如各种 BI 报表。
• 还有一种场景是数据库虽然不大，但是数据处理逻辑比较复杂，简单的数据库无法满足需求，必须有数据处理逻辑来对数据进行多次的清洗，和任务处理和管理，这种场景下虽然使用的底层可能还是传统的数据库，但是处理方法和逻辑也可以按照数据库建模的方式来规划，比如帆软的数据处理工具和数据报表系统

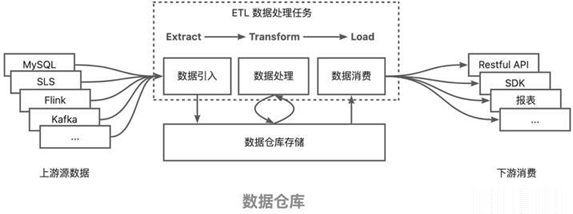

数据仓库系统一般采取下图架构来满足上述使用场景的：

• 数据从不同的数据源引入到统一的存储
• 在统一存储里进行分析计算
• 计算得到分析结果给外部消费
• 串联上述数据引入、处理和分析过程的程序就是 ETL（Extract-Transform-Load，抽取-转换-加载）任务

如程序语言设计大师 Niklaus Wirth 所说，程序=算法+数据结构。数据仓库这一大程序中关注最重要的2件事情就是：

• 数据仓库的数据结构：如何设计数据的存储格式和数据之间的关联关系？也就是数据建模。
• 数据仓库的算法：如何编写和调度数据处理任务，完成数据的引入、处理分析算法。也就是ETL任务。

---

一、工具定位

• 目标用户：数据工程师、数仓架构师、业务分析师
• 核心功能：
  ✅ 维度建模（星型/雪花模型设计）
  ✅ 表结构定义（字段、类型、约束）
  ✅ 血缘关系与指标管理
  ✅ 版本记录（通过Sheet历史管理）
• 优势：无需专业软件，Excel 即可快速搭建可迭代的数仓原型。

二、Excel 文件结构说明

Sheet 名称	功能描述	示例字段
1. 业务过程	定义核心业务过程	过程名称、所属部门、关键指标

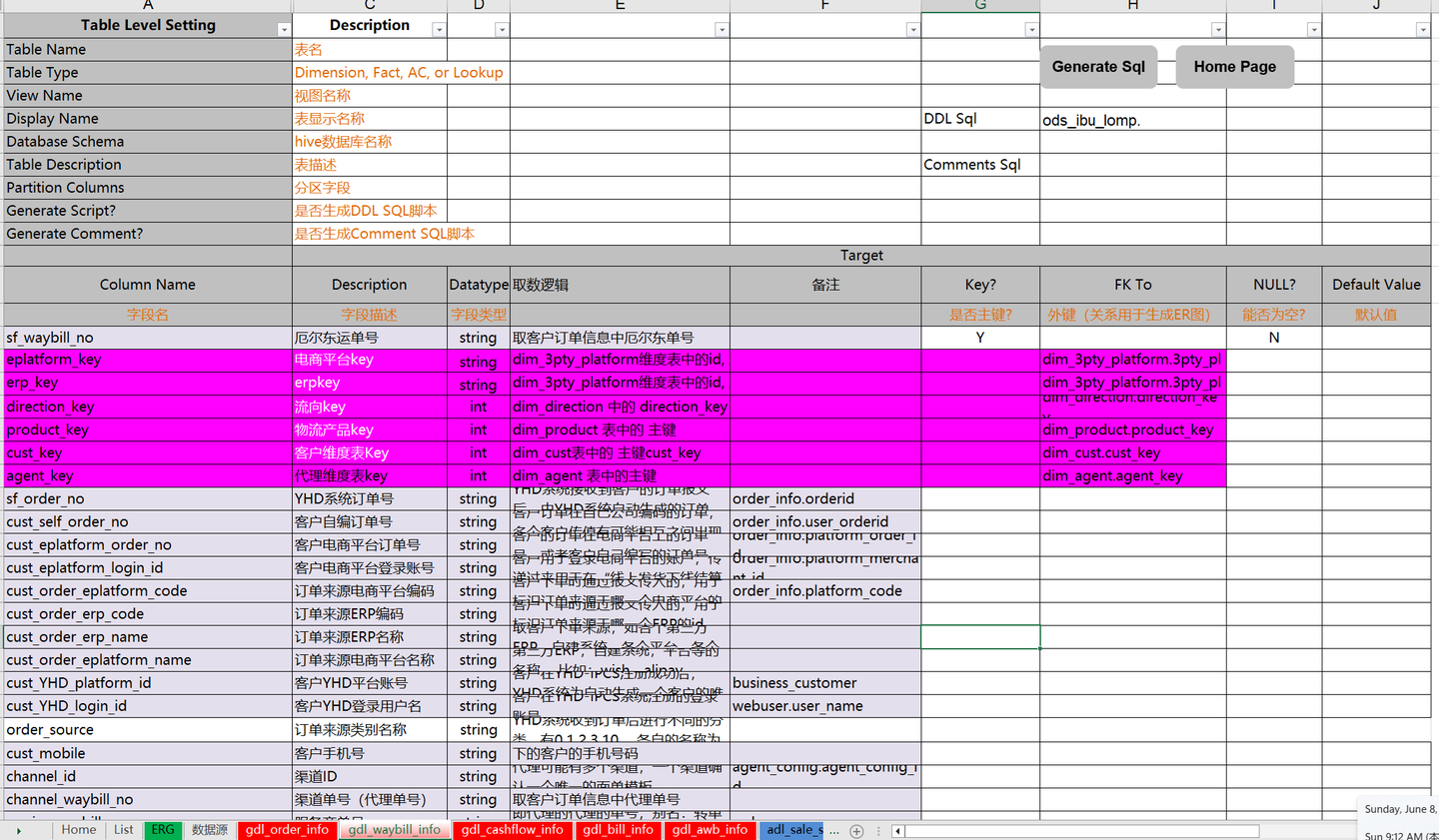

2. 维度表	设计维度表结构	表名、字段、数据类型、SCD类型、描述
3. 事实表	设计事实表结构	表名、关联维度、度量字段、粒度
4. 血缘关系图	用单元格绘图展示表间关系	手动绘制星型模型示意图
5. 指标字典	统一管理业务指标	指标名、计算逻辑、数据源、负责人
6. 变更日志	记录模型修改历史	日期、修改内容、修改人、版本号

三、分层设计与颜色标识体系

标签色	数据层	前缀	说明
橙色	UDL层	udl_	高度汇聚层
蓝色	ADL层	adl_	轻度汇聚层
绿色	DIM层	dim_	维度表
红色	GDL层	gdl_	事实表（后缀 _info）
⚪ 灰色	ODS层	–	源系统同名表（无前缀）

四、表命名规范（全局强制）

数据层	前缀	后缀	示例
GDL层	gdl_	_info	gdl_sales_info
DIM层	dim_	–	dim_customer
ADL层	adl_	–	adl_region_sum
UDL层	udl_	–	udl_nation_stats
中间表	tmp_	–	tmp_merge_result
ODS层	–	–	oms_orders (源系统同步)

五、使用流程

1. 业务调研 → 填写 业务过程 Sheet
2. 模型设计 → 分别在 维度表/事实表 定义表结构
3. 指标整合 → 在 指标字典 统一逻辑公式
4. 评审迭代 → 更新 变更日志 并标记版本
5. 生成SQL → 根据Excel结构自动生成DDL脚本（可配合Python脚本）

六、局限性 & 替代方案

场景	Excel 方案	专业工具推荐
复杂关系可视化	手动绘图（受限）	ERWin, Lucidchart
自动化版本管理	手动记录变更	Git + Data Vault
元数据自动同步	不支持	Apache Atlas

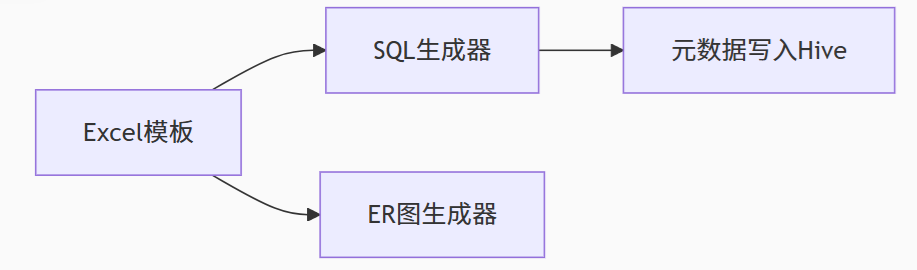

七、自动化输出

八、最佳实践建议：

1. 中小型项目可用 Excel 快速启动设计
2. 当表数量 > 50 时，建议迁移至专业工具（如PowerDesigner）
3. 结合 dbdiagram.io 将Excel数据转为ER图（导出CSV后导入）
